TLF 4000 Model Schleiz
Funkrufname:   Florian Schleiz 1/24/1

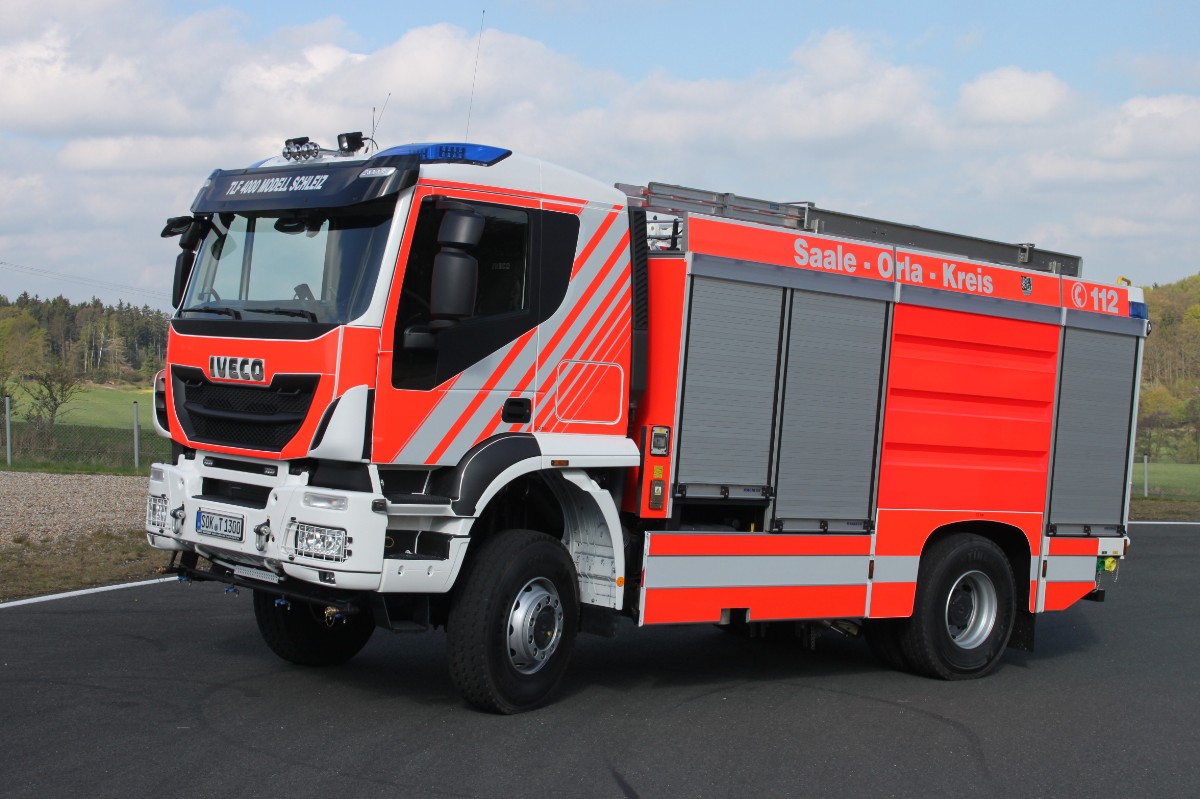

Tanklöschfahrzeug TLF 4000 der Freiwilligen Feuerwehr der Stadt Schleiz.



Das TLF ist ein Prototyp von Magirus, denn es ist das erste TLF 4000 auf einem IVECO Trakker Fahrgestell mit ALUFIRE 3 Aufbau und bei Magirus läuft das Fahrzeug unter der Bezeichnung TLF 4000, Modell Schleiz.

Eigentümer ist der Saale Orla Kreis.

horizontal rule



Daten zum Fahrzeug:

bullet

 Typ TLF 4000 nach DIN 14530-21

bullet

 Baujahr 2014

Fahrgestell:

bullet

  Iveco Trakker AT 190 T 36 W 4x4 Cursor 8

bullet

   265 kW / 360 PS Motorleistung bei 2.400 U/min

bullet

  Hubraum 7.790 cm³

bullet

  ZF EcoSplit 16 Gang Schaltgetriebe (Doppel H Schaltung)

bullet

  zul. Ges-Gewicht: 18.400 kg

bullet

   Blattfedern an der Vorderachse

bullet

  Luftfederung an der Hinterachse

bullet

  Länge: 8.100 mm  Breite: 2.500 mm   Höhe: 3.400 mm

bullet

  Radstand: 4.500 mm    Wendekreis: 18.900 mm

bullet

  Abgasreinigung durch AD BLUE    Norm:  EURO 5

Farbgebung:

bullet

  Fahrzeug in Reinweiß lackiert

bullet

  Kabine und Aufbau mit Folie in Tagesleuchtorange RAL 3026 beklebt

bullet

  Konturmarkierung aus retroreflektierender Folie gemäß ECE R 104   Silber





horizontal rule

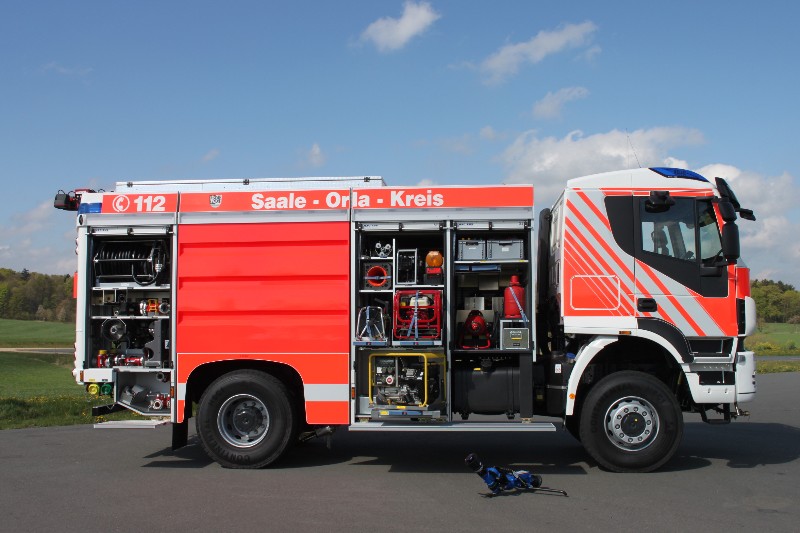

Beladung rechts:

bullet

  Tragbarerer Oszillierender Wasserwerfer

bullet

  Hygienebord

bullet

  Übergangsstück A/3xB Hydroschild

bullet

  5  Verkehrsleitkegel , 2 Euroblitzleuchten

bullet

  5,0 kVA Stromerzeuger

bullet

  Beleuchtungssatz mit 2 x 1.000 W Strahler, Stativ, Kabeltrommeln

bullet

  Leader Überdrucklüfter

bullet

   Schaumausrüstung, Schwerschaum- und   Kombischaumrohr

bullet

   Schnellangriff mit 50 m formstabilem Schlauch und Hohlstrahlrohr

bullet

  Fahrbares CO² Löschgerät,     Auftaugerät     Schaumrohr Z 8




horizontal rule

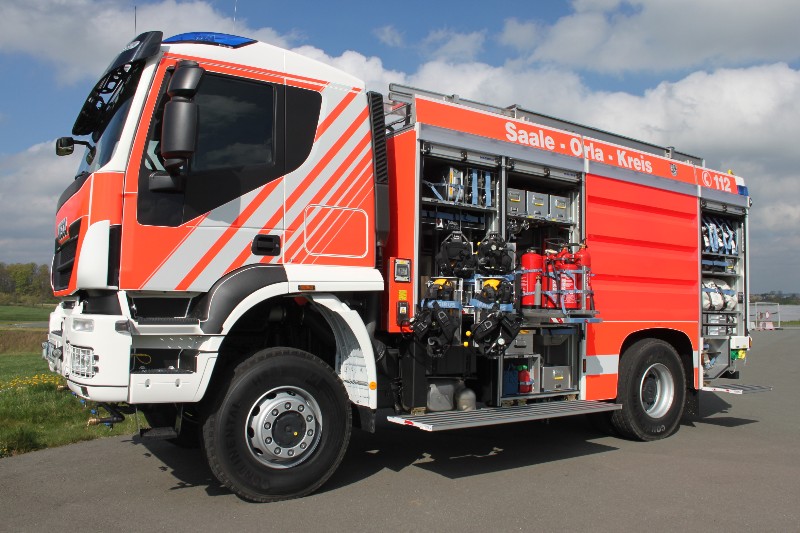

Beladung links:

bullet

 4 tlg. Steckleiter

bullet

 Schaumrohraufsatz für den Dachwerfer

bullet

  2 Schlauchtragekörbe je 3 x C

bullet

  Turbotauchpumpe §  Werkzeugkasten

bullet

  4 Atemschutzgeräte Normaldruck

bullet

  1 Feuerlöscher PG 12 2 PG 6, 2 5 kg CO²

bullet

  1 Metallbrandlöscher

bullet

  Motorsäge mit Zubehör

bullet

  Sanitätskasten    Haligantool    1 Sicherungstrupptasche




horizontal rule


Beladung Dach:

bullet

   3 Schlauchbrücken

bullet

  Ölbindemittel

bullet

  Besen

bullet

  Schaufeln

bullet

  Dunghacke, Greil

bullet

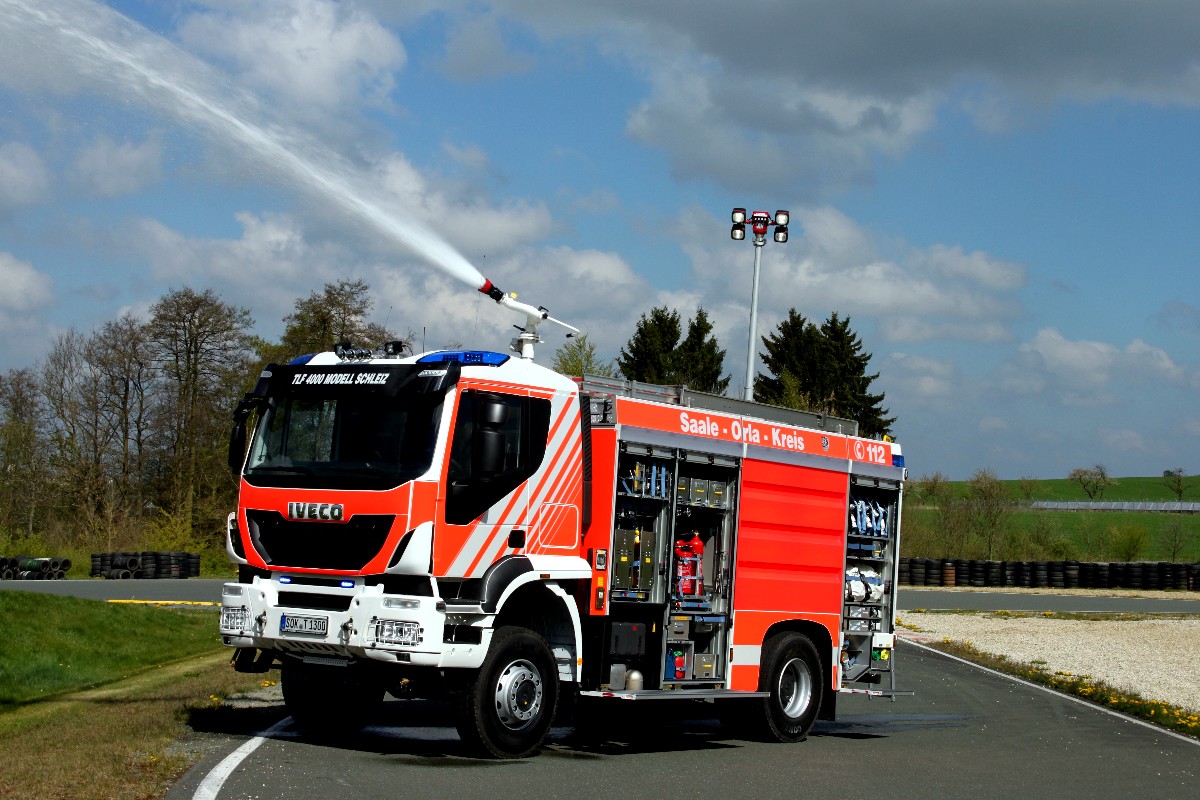

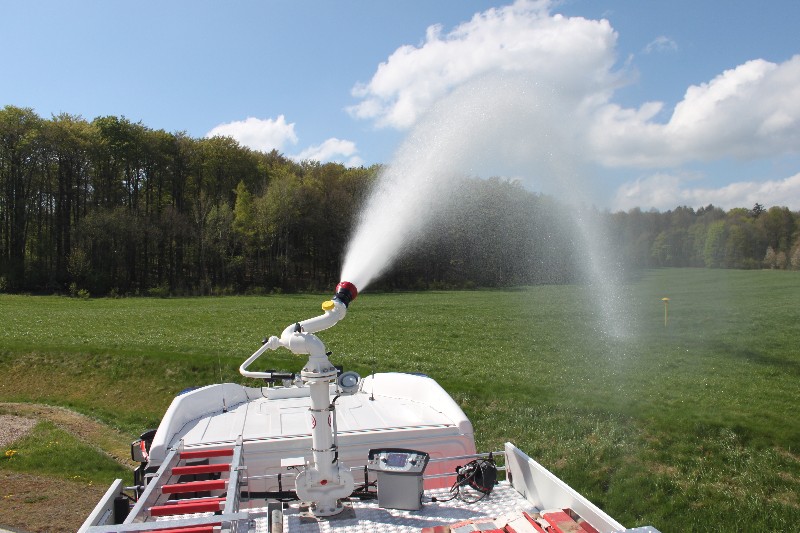

  Klappbarer Alco Schaumwasserwerfer auf dem Aufbau Typ APF 2,5 IM-M Schwenkwinkel -45 Grad - + 75 Grad






horizontal rule

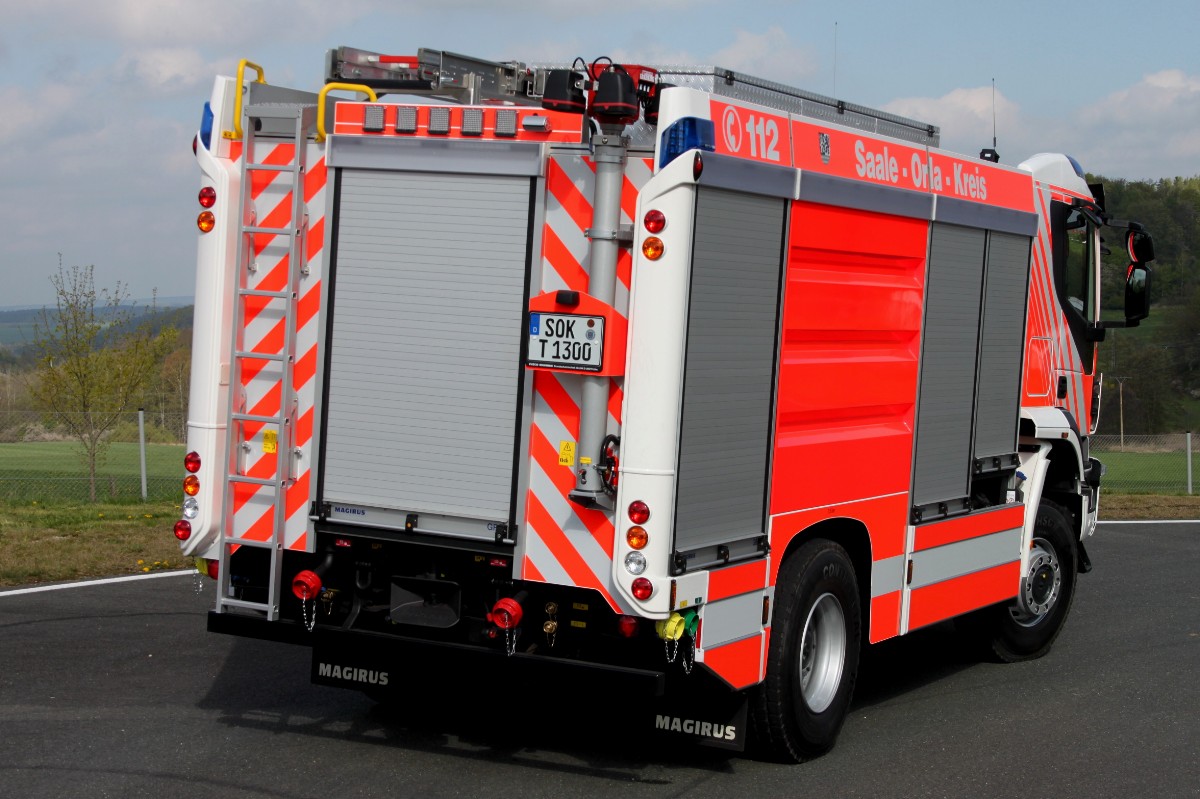

Heck:
bullet

  Pneumatischer Lichtmast von Teklight Typ Light Robot am Heck mit 4 Xenon Strahler, davon 2 für den Nachbereich und 2 Fernscheinwerfer

bullet

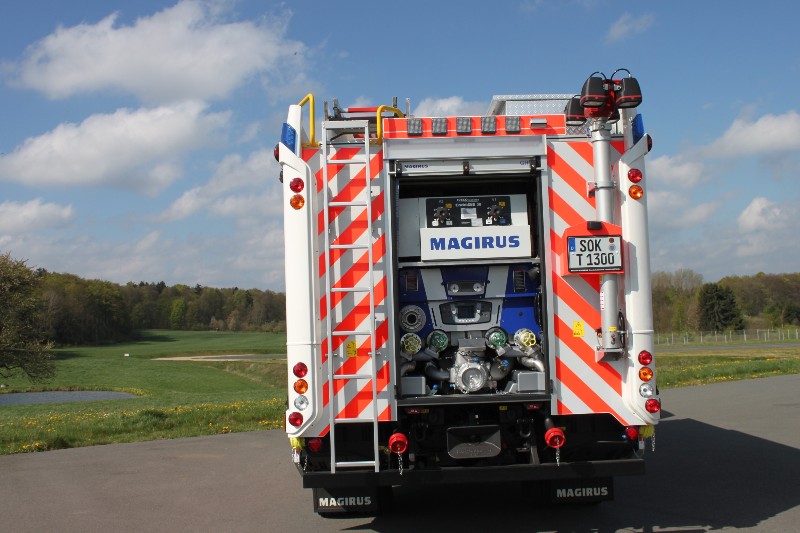

  Magirus Feuerlöschkreiselpumpe FPN 10-3000

bullet

  Magirus HMI Steuerung (Human Machine Inteface) für Pumpe, Funk, Sondersignalanlage, Heckabsicherung

bullet

  Wassertank mit 5.000 l Löschwasser

bullet

  Schaummittelbehälter (integriert im Löschwasserbehälter) mit 500 l Schaummittel

bullet

  CaddiSYS 30 Schaumzumischanlage

bullet

  2 Hänsch LED Module Typ M - Flash K 2 am Heck in der Dachblende integriert

bullet

  Hänsch LED Heckwarneinrichtung mit 5 Module Typ Magirus




horizontal rule

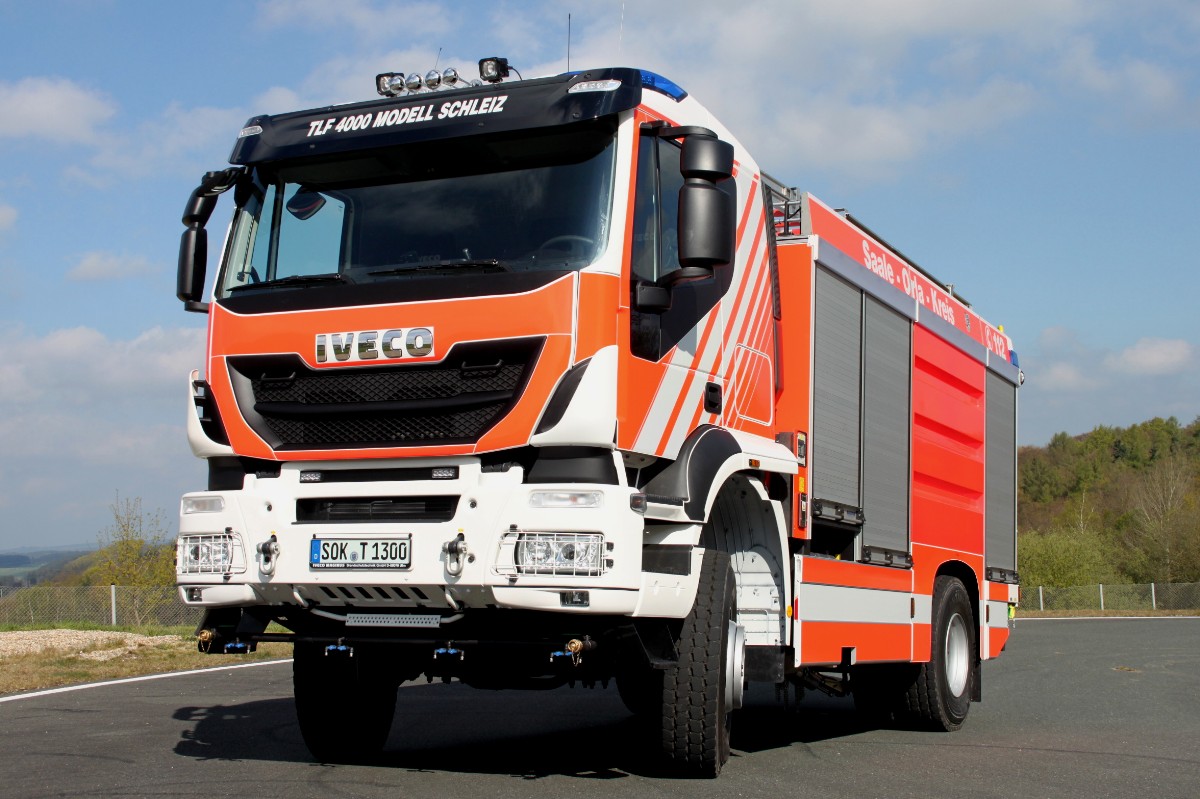

Front:

bullet

 2 Xenon Fernscheinwerfer auf dem Führerhausdach um den Bereich vor dem Fahrzeug auszuleuchten

bullet

  Bodensprühdüsen vor der Vorderachse mit einzeln absperrbaren  Düsen zum Straße reinigen

bullet

  4 Hänsch LED Module Typ M - Flash K2 auf dem Fahrerhaus

bullet

   Frontblitzer Hänsch Typ Sputnik Nano

bullet

  2 Xenon Fernscheinwerfer auf dem Kabinendach

bullet   Preßlufthorn Max B. Martin 2297 GM
